adsl Moden詳細安裝圖



◎上網前的準備動作

申請ADSL之後,中華電信提供之ATUR及Splitter,將由裝機人員為您接妥

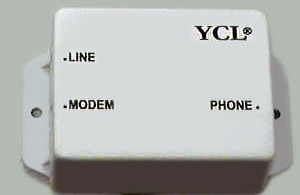

Splitter:
將電話線的高低頻域切割開來

LINE--用來介接您申請使用的ADSL電話線線路

MODEM--使用RJ-11線路來銜接Splitter及ATU-R

PHONE--用來介接您的電話機 ( 即可上網又接聽電話 )


◎各種ATU-R及Splitter之接線安裝

1. ATU-R的燈號
2. 電腦主機中的網路卡
3. 開始接線

2-1 ATU-R的燈號

準備好必備軟硬體後,還要確定您的ATU-R與電腦及網路卡已經連接好了,首先請觀察ATU-R的接線及面板燈號定義,目前中華電信提供之ATU-R:

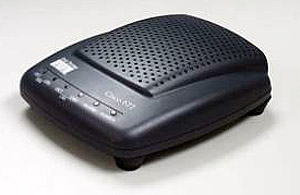

CISCO 思科

  由左至右分別是:
[WAN的ACT]:
外部線路傳輸,有資料傳輸時會閃動
[WAN的LNK]:
外部線路連接,燈號亮起代表已成功連線至機房
[LAN的ACT]:
內部網路傳輸,有資料傳輸時會閃動
[LAN的LNK]:
內部網路連接,燈號亮起代表已成功連線至網路卡
(區域網路)
[ALARM]:
警告,若開機後亮起代表故障
[POWER]:
ADSL數據機電源指示燈,開機時是亮起的

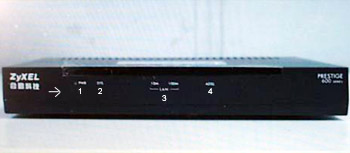

ZyXel 合勤

  由左至右分別是:
[POWER]:
ADSL數據機電源指示燈,開機時是亮起的
[SYS]:
系統狀態,若開機後不亮代表數據機故障
[LAN]:
內部網路連接,燈號亮起代表已成功連線至網路卡,資料傳輸中會閃動
[ADSL]:
外部線路連接,燈號亮起代表已成功連線至機房,資料傳輸中會閃動

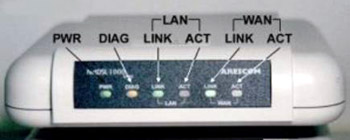

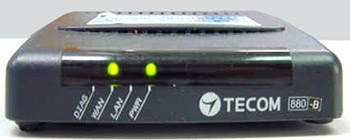

TECOM及ARESCOM 東訊及亞旭


  由左至右分別是:
[POWER]:
ADSL數據機電源指示燈,開機時是亮起的
[DIAG]:
系統狀態,若持續亮起代表故障
[WAN的ACT]:
外部線路傳輸,有資料傳輸時會閃動
[WAN的LNK]:
外部線路連接,燈號亮起代表已成功連線至機房
[LAN的ACT]:
內部網路傳輸,有資料傳輸時會閃動
[LAN的LNK]:
內部網路連接,燈號亮起代表已成功連線至網路卡
  (區域網路)

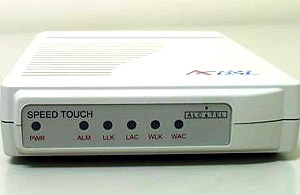

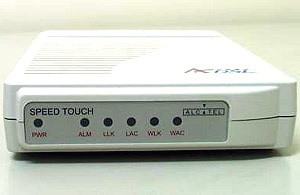

Alcatel 國

  由左至右分別是:
[PWR]:
ADSL數據機電源指示燈,開機時是亮起的
[ALM] :
警告,若持續亮起代表故障
[LLK] :
內部網路連接,燈號亮起代表已成功連線至網路卡
(區域網路)
[LAC] :
內部網路傳輸,有資料傳輸時會閃動
WLK] :
外部線路連接,燈號亮起代表已成功連線至機房
[WAC] :
外部線路傳輸,有資料傳輸時會閃動

COMTREND 康全


  由左至右分別是:
[POWER]:
ADSL數據機電源指示燈,開機時是亮起的
[ALERT] :
警告,若持續亮起代表故障
[LAN] :
內部網路連接,燈號亮起代表已成功連線至網路卡
(區域網路)
[ADSL TX & RX] :
外部線路連接,燈號亮起代表已成功連線至機房
[ADSL LINK] :
外部線路連接,燈號亮起代表已成功連線至機房

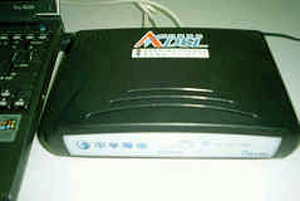

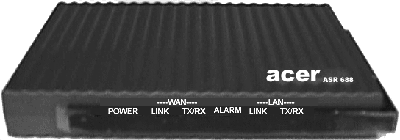

ACER 宏

  由左至右分別是:
[POWER]:
ADSL數據機電源指示燈,開機時是亮起的
[WAN LINK] :
外部線路連接,燈號亮起代表已成功連線至機房

[WAN TX/RX] :
外部網路傳輸,有資料傳輸時會閃動

[ALARM]
警告,若持續亮起代表故障

[LAN LINK] :
內部網路連接,燈號亮起代表已成功連線至網路卡
(區域網路)


[LAN TX/RX] :
內部線路傳輸,有資料傳輸時會閃動

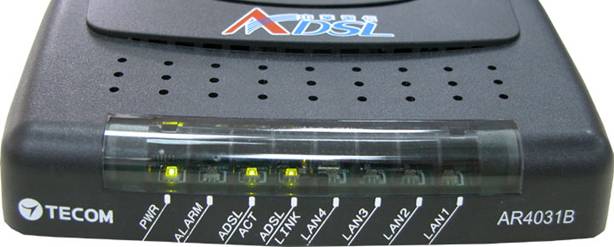

Tecom AR4031B 東訊新款

  由左至右分別是:
[PWR]:
ADSL數據機電源指示燈,開機時是亮起的
[ALARM]
警告,若持續亮起代表故障

[ADSL的ACT]:
外部線路傳輸,有資料傳輸時會閃動
[ADSL的LNK]:
外部線路連接,燈號亮起代表已成功連線至機房
[LAN 1-4]:
內部網路連接,燈號亮起代表已成功連線至網路卡
  (區域網路) 閃爍: 有資料正在傳輸

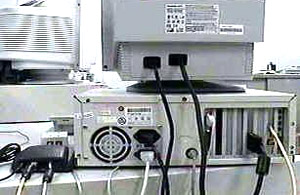

2-2 電腦主機中的網路卡

一般電腦大多沒有網路卡,使用ADSL您需自備10或100M的乙太網路卡,如下
圖所示,透過RJ-45線將您的ATU-R及網路卡連接起來。


2-3 開始接線

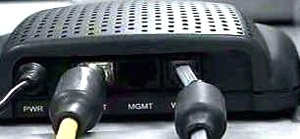

以 CISCO ATUR 為例:

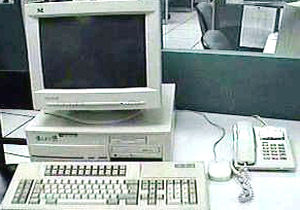

1. 在您未接ADSL時您的設備應是這個樣子的,請先將您的電話線與電話機拆 開。



2. 將您的電話線與電話機拆開後,將電話線插在Splitter的Line孔,並將ATU-R插上電源線,此時ATU-R燈號會開始閃爍。

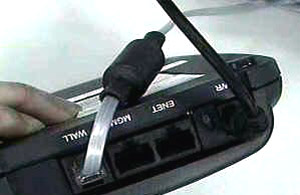

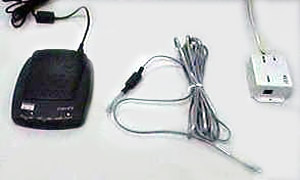

3. 拿出本公司配給您的RJ-11線,將RJ-11線插在Splitter的Modem孔,及ATU-R的WALL孔上。





4. 最後拿出RJ-45,並將此線分別插在ATU-R的ENET孔及您的乙太網路卡上 ( 可用10 / 100M ) 。



5. 將原本的電話機 / 線插到Splitter的PHONE孔中 ( 完成後如同下圖 ) 。

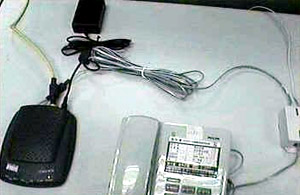

6. 此時您的電話機,ATU-R,Splitter接法應該是這樣子,如此ATU-R及Splitter線路安裝即告安裝完成。

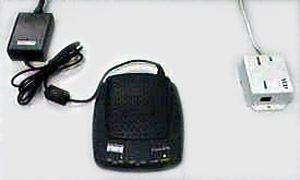

  當您接好ADSL時您的設備應是這個樣子的

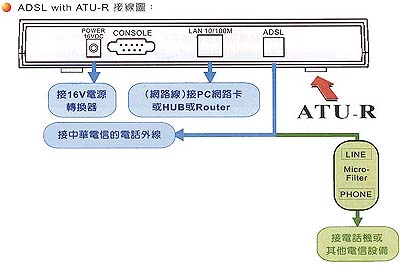

  以 國 ATUR 為例:


1.先將電話線路拉出的電話線
 接頭接到Splitter的LINE端。
2.在將說話用的電話線接頭
 接到Splitter的Phone端。


3.然後將Splitter的Modem端利用電話線接 至ADSL Modem的ADSL端
4.然後利用裝機時所附網路路線,連接到 ADSL Modem的ENET端和需要上網的 電腦網路卡。
  5.接下來打開ADSL Modem電源,就安裝完成了!

  以 合勤 ATUR 為例:


1.先將電話線路拉出的電話線
 接頭接到Splitter的LINE端。
2.在將說話用的電話線接頭
 接到Splitter的Phone端。



  3.將Splitter的Modem端利用電話線接至ADSL Modem的ADSL端

  4.電源孔接隨機所附之變壓器電源

  5.利用裝機時所附網路路線,連接到ADSL Modem的LAN端和需要
 上網的電腦網路卡。

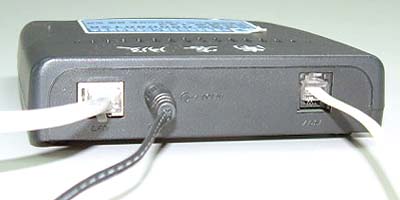

  以 TECOM及ARESCOM 東訊及亞旭 ATUR為例:


1.先將電話線路拉出的電話線
 接頭接到Splitter的LINE端。
2.在將說話用的電話線接頭
 接到Splitter的Phone端。



  由右至左




  3.將Splitter的Modem端利用電話線接至ADSL Modem的ADSL端

  4.電源孔接隨機所附之變壓器電源

  5.利用裝機時所附網路路線,連接到ADSL Modem的LAN端和需要上網的電腦網路 卡

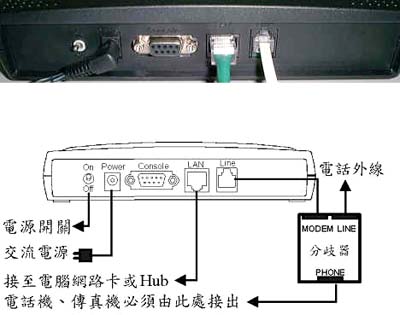

  以 COMTREND 康全 ATUR為例:


1.先將電話線路拉出的電話線
 接頭接到Splitter的LINE端。
2.在將說話用的電話線接頭
 接到Splitter的Phone端。



  由右至左

  3.將Splitter的Modem端利用電話線接至ADSL Modem的Line端

  4.利用裝機時所附網路路線,連接到ADSL Modem的LAN端和需要上網的電腦網路  卡

  5.電源孔接隨機所附之變壓器電源

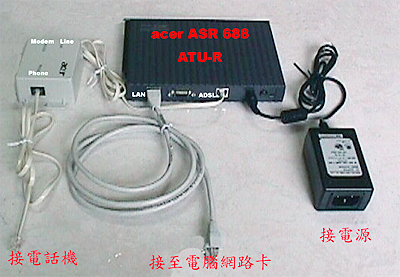

  以 ACER 宏 ATUR 為例:


1.先將電話線路拉出的電話線
 接頭接到Splitter的LINE端。
2.在將說話用的電話線接頭
 接到Splitter的Phone端。



  由左至右

  3.利用裝機時所附網路路線,連接到ADSL Modem的LAN端和需要上網的電腦網路  卡

  4.將Splitter的Modem端利用電話線接至ADSL Modem的ADSL端

  5.電源孔接隨機所附之變壓器電源

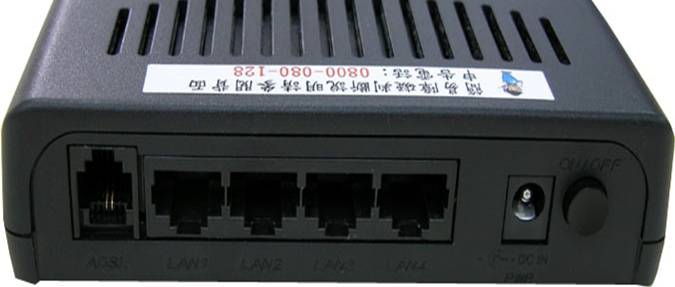

  以 Tecom AR4031B 東訊新款 ATUR 為例:


1.先將電話線路拉出的電話線
 接頭接到Splitter的LINE端。
2.在將說話用的電話線接頭
 接到Splitter的Phone端。



  由左至右

  3.將Splitter的Modem端利用電話線接至ADSL Modem的ADSL端

  4.利用裝機時所附網路路線,連接到ADSL Modem的LAN1~4端和需要上網的電腦網路 卡(任一孔皆可,內建HUB功能,可分接四部電腦)

  5.PWR電源孔接隨機所附之變壓器電源
